차량용 고속 차동 인터페이스용 칩타입 공통 모드 초크 코일 1210사이즈에 High Cut-off 제품 라인업 추가
관리자
2025-11-05
조회수 13

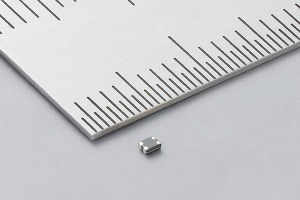

주식회사 무라타 제작소는 자동차용 고속 차동 인터페이스 LVDS※1・SerDes※2・USB・HDMI 등에 적합한 1210사이즈 노이즈 대책 부품 칩타입 공통 모드 초크 코일 ‘DLM11C_HH2 시리즈’(이하, 본 제품)에 High Cut-off※3 제품 라인업을 추가했다. 본 제품은 이미 양산을 개시했다.
- ※1LVDS（Low Voltage Differential Signaling）：액정 패널에 사용되는 인터페이스.
- ※2SerDes（Serializer/Deserializer）：직렬과 병렬 신호를 상호 변환하는 회로.
- ※3High Cut-off ：고주파 노이즈를 저감.
최근 자동차 시장에서는 스마트폰이나 PC를 연결하는 인터페이스로 USB 단자가 차량 내 각 좌석에 다수 탑재되고 있으며, 기존 USB2.0에서 USB3.2 등 Gbps급 고속 데이터 전송으로 발전하고 있다. 이러한 차동 인터페이스에서는 공통 모드 노이즈 대책이 중요하며 고속 신호에 대응하는 소형 공통 모드 초크 코일이 필요하다. 이에 주식회사 무라타 제작소의 독자적인 적층 기술로 소형 1210사이즈에서 7.5GHz 이상의 고주파 노이즈를 저감할 수 있는 본 제품을 개발했다.
| 제품명 | DLM11CB120HH2 |
|---|---|
| 공통 모드 임피던스(at 100MHz) | 12±5Ω |
| 정격 전류 | 100mA |
| 사용 온도 범위 | ‐55~＋125℃ |
| 기타 | AEC-Q200※4준거 |
- ※4AEC-Q200：AEC(Automotive Electronics Council, 차량용 전자부품 평의회)에서 제정한 규격 중 하나.
■ 제품 사이트
제품 상세는 DLM11C_HH2 시리즈를 확인하시기 바랍니다.
■ 관련 사이트
신호 라인별 차트 : 차량용 I/F별 추천 공통 모드 초크 코일 리스트
